National "INN" Cooperation Restauration (jetzt mit Bericht in der Scootering)

Ja
0 Licht aus
1 Standlicht und Rücklicht, tachobeleutung ein
2 Abblendlicht ein, der Rest brennt ja noch

du sollst mir doch net immer erzählen, was im GSF steht

du willst doch folgendes:

1. AUS
2. Abblendlicht + Tachobeleuchtung + Rücklicht
3. Fernlicht + Tachobeleuchtung + Rücklicht

4. Standlicht + Rücklicht

wieso 4 stand und Rüli
die sind doch normal bei stufe 1 also Schalter Mittig

standlicht bedeutet in Deutschland der Motor is aus, Fahrzeug steht ! Da hat man dann vorne und hinten ein (schwaches)Licht an

Das normale Fahrtlich heißt Abblendlicht und das Fernlicht macht heller als das Abblendlicht. In beiden Fällen hat man normalerweise auch Rücklicht und Tachobeleuchtung an

Dann ist das aber das begrenzungslicht

Also ok, dann ist das sogenannte "Standlicht" Stufe 1
Abblendlicht Stufe 2

und Fernlicht?

ja das wird dann über den anderen Schalter geschaltet, Abblendlicht/Fernlicht

Schalter mit 3 Stellungen ( Licht aus/Standlicht/Abblendlicht)
Schalter mir 2 Stellungen (Abblendlicht/Fernlicht)

aber dein "begrenzungslicht" wird doch über die Batterie gespeist und Fern- / Abblendlicht firekt,oder net?

Mopete hat aber keine Batterie, also alles dirlekt von der Lichtmaschine

haste dann extra birnen fürs begrenzungslicht eingebaut ??????

56a Fernlicht
56b Abblendlicht
58 Standlicht

was willst du mir damit sagen?

ich geh jetzt einfach davon aus, dass du kein Standlicht hast, wel keine Batterie..
dann würd ich da so machen:

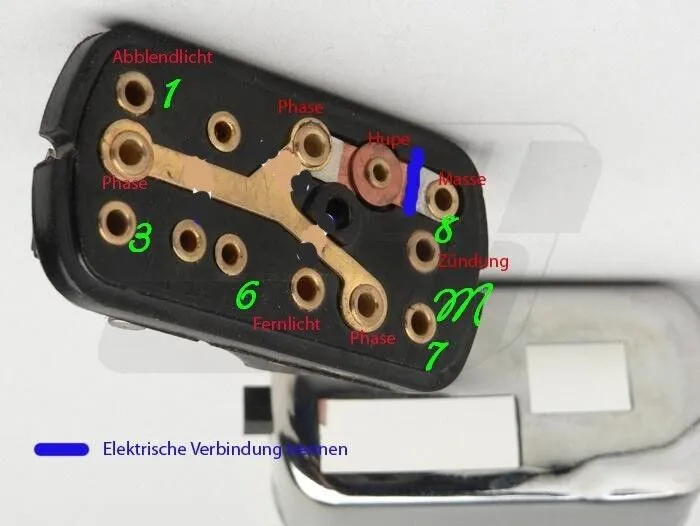

kannst dir eine Phase aussuchen von den 3, wenn du ne Hupe mit Wechselstrom hast ( Schnarre), ansonsten muss die Phase von der Hupe natürlich von den anderen 2 getrennt werden, weil die ja Wechselstrom sind. Und bei der Hupenphase musste dann die Ader von Hupengleichrichter anlöten.

Also nochmal, in Ö hat jedes Fahrzeug das mit Fosilen Brennstoffen betrieben wird ein Standlicht so wie beim Auto
und die VBA hat keinen Hupengleichrichter

verstehe ich das richtig, dass das die Vorstufe zum Abblendlicht ist?

genau, ist wie beim Auto da hast auch licht aus, standlicht oder begrenzungslicht und dann Abblendlicht

gut dann so:

1 und 3 und der dazwischen könnten, auch anders belegt sein, aber dazu müsstet du mir die genaue Belegung sagen.

Ich geh jetzt davon aus (nennen wir den Pin dazwischen mal "2").

im ersten Zustand sind keine pins gebrückt, im zweiten wird dann 2 auf 3 gebrückt , im zweiten 2 auf 1.

genau so ist es, nur dass pin 7 noch abblendlicht ist und der pindazwischen mit pin 3 verbnunden gehört

Zitat von gandisgarage

genau so ist es, nur dass pin 7 noch abblendlicht ist und der pindazwischen mit pin 3 verbnunden gehört

ähm nein , nicht wirklich, kommt halt drauf an, was du wo schalten willst.

so wie das jetzt da steht wir das standlicht 1. stufe vertikal eingeschaltet , 2. stufe vertikal ist dann Abblendlicht, Fernlicht kannste dann mit dem horizontale zu und weg schalten.

passt perfekt, auf die schwere geburt geb ich dir mal n bier aus

und ich dir nen vhs kurs Elektrik für Anfänger
