elektrische bastelbude

chicoduro · October 5, 2009 at 21:33

hallo zusammen

ich habe da eine schöne px 125 e erwischt und noch relativ günstig .... das dass positive

der vorbesitzer hatte viel fantasy und baute unter das gepäckfach (beinschild) 2 so auto hupen an somit hat er ziemlich an den kabel basteln müssen ich habe jetzt mal die hupen weggenommen da die mir garnicht gefallen haben was soll den das !!!! eine vespa mit auto hupen voll daneben hahahaha zurück zum thema ...........nun habe ich unter der kaskade ein rotes und ein schwarzes kabel frei liegen gehörte das wohl zu den hupen oder sonst wo hin ..dann an der batterie hinten waren 2 x rot und 2 x schwarz........

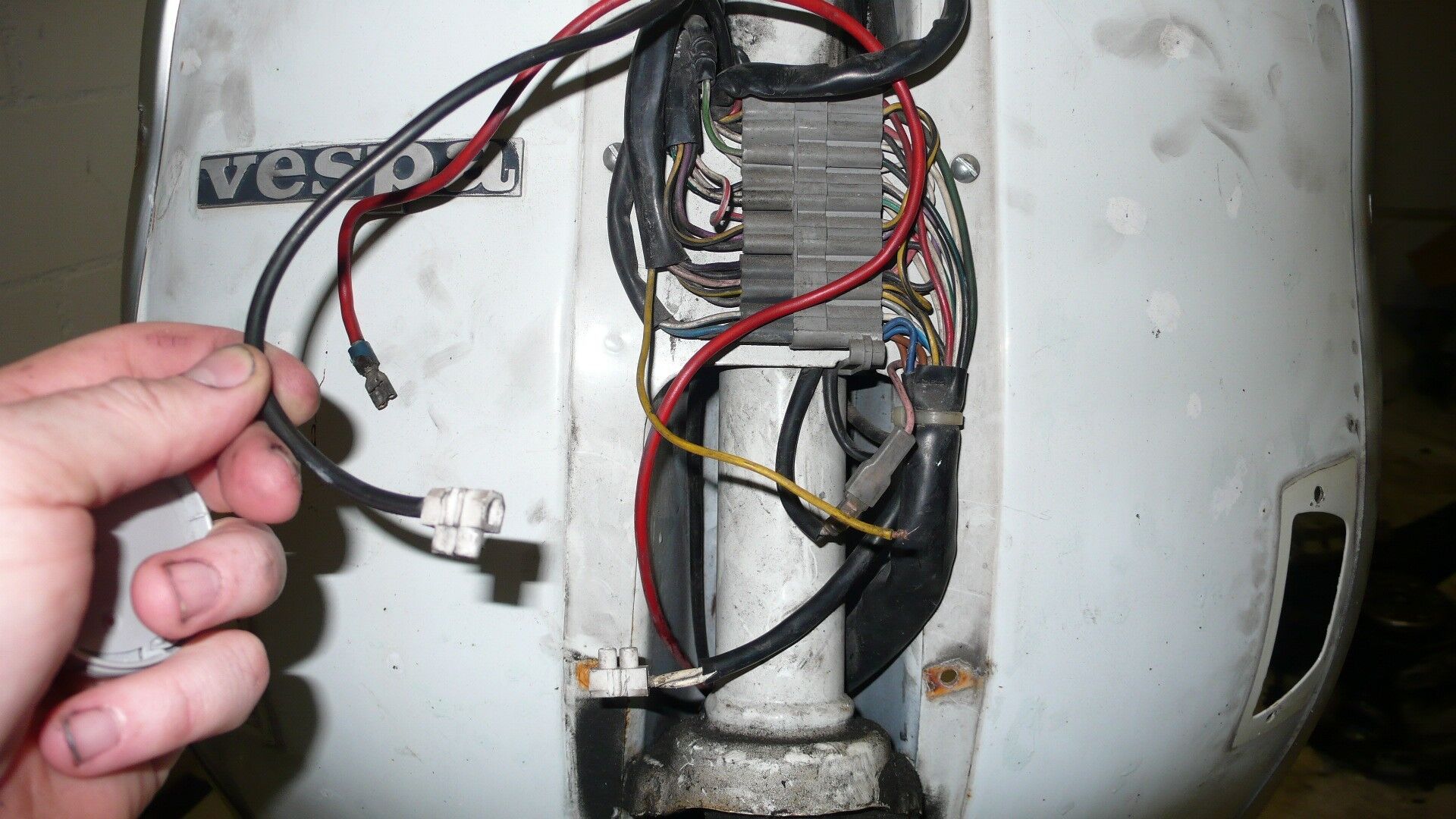

auf dem 1 .foto sieht man noch ein gelbes loses kabel kann mir jemand sagen wohin das kommt ...irgendwelche müssen doch auch noch zur hupe ??

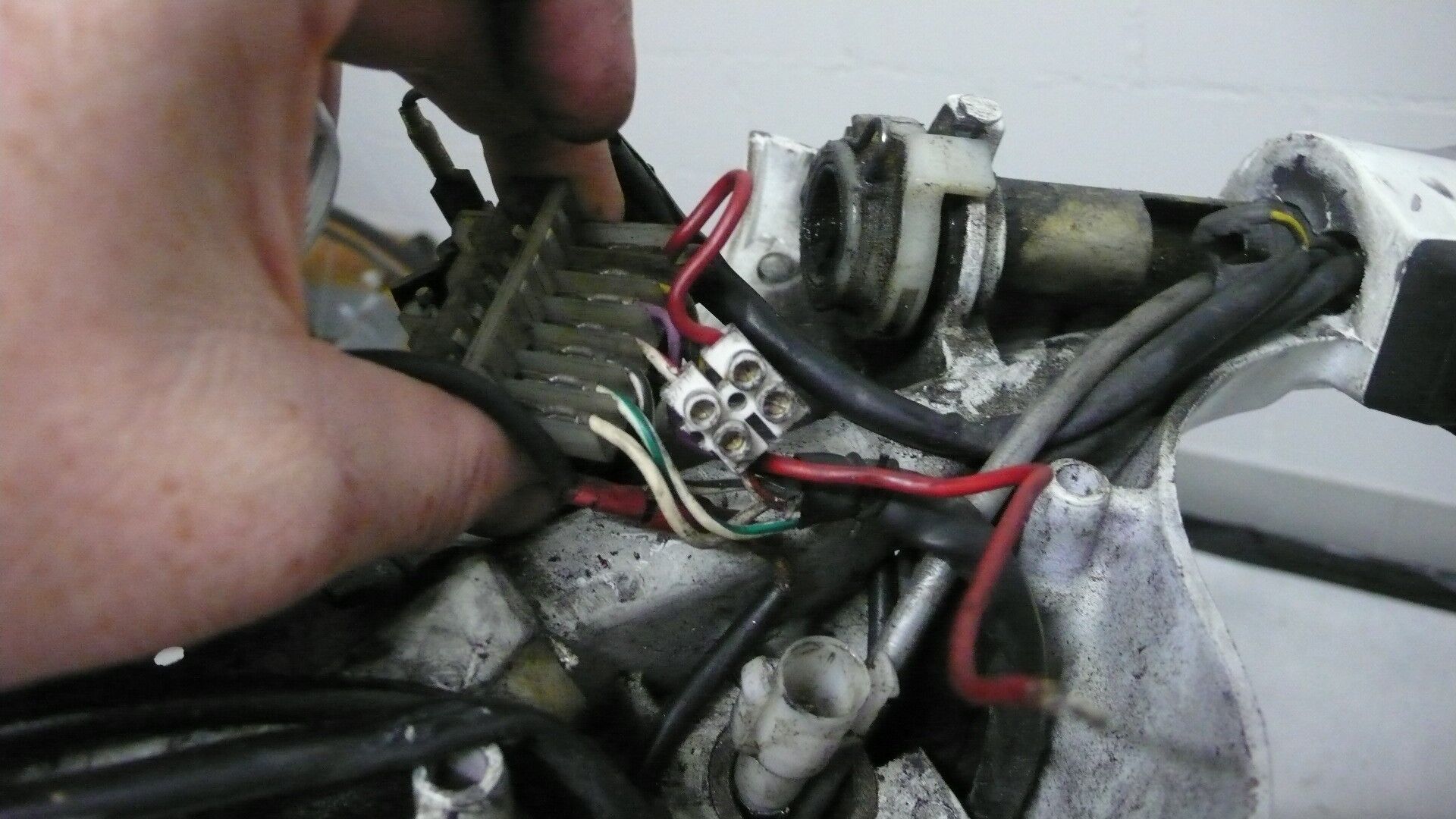

zum 2. foto habe ich da den kabelstrang wo in den tacho rein kommt da ist auch ein gebastel wo keiner draus kommt es ist richtig zum neine schande so was ..... man siehts nicht so recht aber da liegt ein loses schwarzes kabelund ein rotes .....weis jemand rat???

was meint ihr es gibt da auf SIP dieses kabelstrang der zum tacho kommt wäre es eventuel einfacher gleich ein neues zu montieren dann ich möchte nicht wieder was gebasteltes haben sondern was rechtes !!!!

chicoduro · October 10, 2009 at 00:35

weis keiner rat ???

chup4 · October 10, 2009 at 14:17

deine fotos alleine bringen leide relativ wenig. klemm doch die kabel wieder so an mittels der pfuscherklemmen wie sie vorher gewesen sind und guck ob die hipe über die standardkabel "meist grün schwarz" wieder funktioneirt?

mir erschließt sich aus de bildern nicht wohin das dicke schwarze und rote gehen. evtl zur batterie?

chicoduro · October 10, 2009 at 20:21

hallo

also das dicke rote und schwarze waren die kabel die zur batterie führten

ist das möglich das ich einen falschen schaltplan habe auf meien schaltplan hat die hupe gelb und blau ...das problem ist ich finde kein blaues das gelbe ist vorhanden und dann habe ich noch 2 weisse rum liegen

chup4 · October 12, 2009 at 11:06

normalerweise ist die hupe so geschaltet:

hinten am schwarzen kasten, dem hupengleichrichter gehen 4 kabel rein, ein schwarzes, ein graues oder grünes und zwei die nachher an der hupe vorne rauskommen, guck dir doch da mal die farben an.

wenn du 2 weiße am hupengleichrichter haben soltlst, ist die sache ziemlich klar, oder?

natuerlich leigt an der hupe nur spannung an, wenn der hupenknopf auch gedrückt ist. ..

chicoduro · October 20, 2009 at 23:26

ufff habe dieses thema schon fast vergaessen .....

hey danke chup4 werde mir das ganze morgen mal genauer anschauen ob dort 2 weisse noch rumliegen

chicoduro · October 20, 2009 at 23:48

du hast schon dieses kästchen gemeint oder wenn ja sieht es kake aus es hat nur 1 weisses kabel hhhhmmmmm zum teufel mit den bastlern es ist zum

Ravioli · October 21, 2009 at 00:16

Das auf dem bild ist aber nicht der Hupengleichrichter sondern die cdi der hupengleichrichter ist links unter der backe in der mitte vom reserverad halter

Tolho · October 21, 2009 at 00:17

Kleiner Tipp: Der Hupengleichrichter ist auf der anderen Seite des Mopeds!

Edit: Zu langsam.

chicoduro · October 25, 2009 at 10:59

UUUUUPPPPSSSSS

na dann muss ich nochmals nachschauen

chicoduro · October 25, 2009 at 11:58

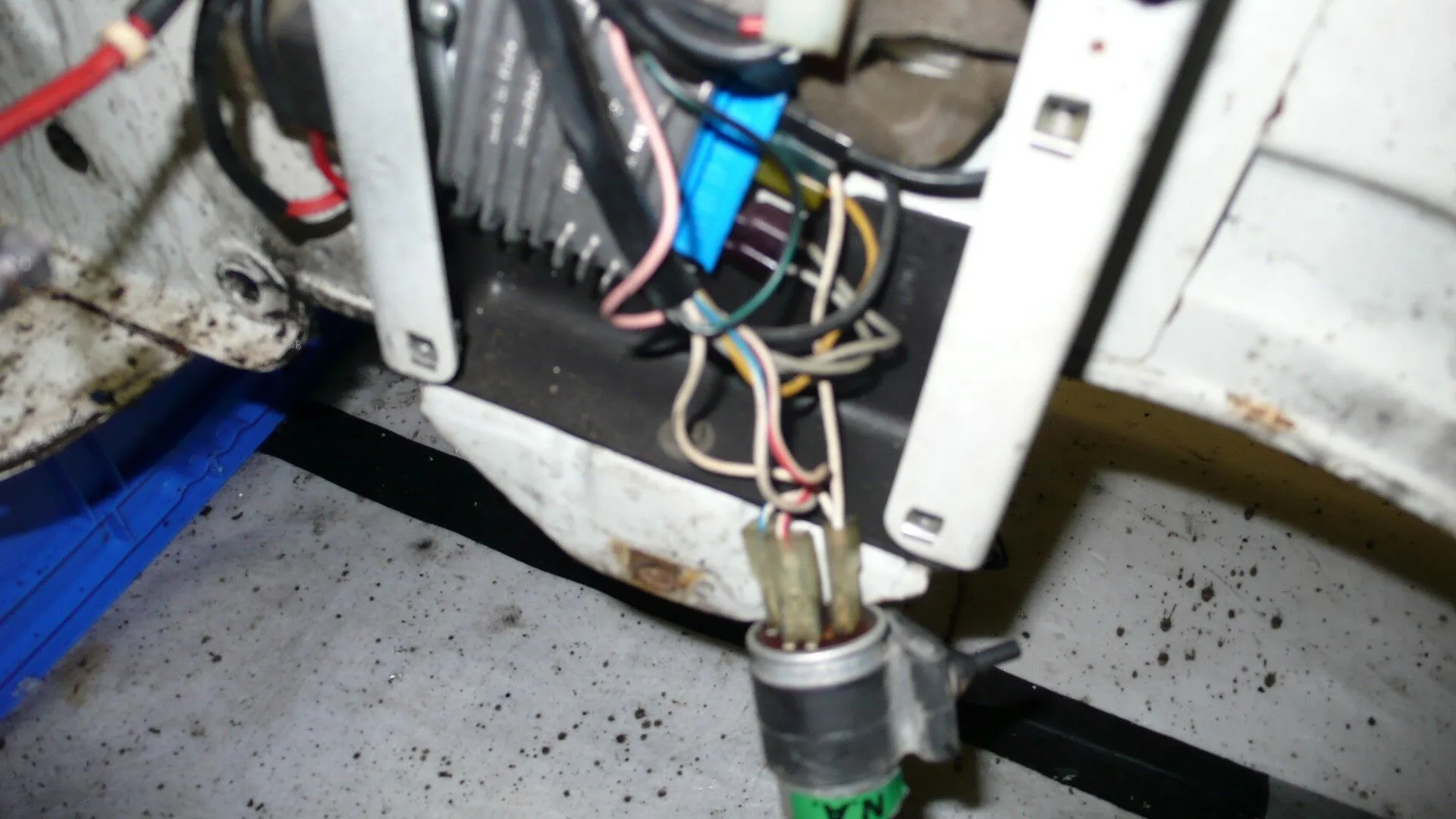

so habe neue fotos gemacht hoffe das es jetzt das richtige teil ist !!!!hahaha

ich weiss schlechtes bild .....
im gleichrichter gehen drei stecker rein 1.er stecker ein kabel rot-weiss.... 2er stecker ein kabel blau-weiss 3er stecker zwei kabel weiss das eine weisse geht dann vom richter in das obere gerippte teil rein (bezeichnung ....+B ) und das zweite verschwindet im kabelbaum ,,,,

chicoduro · October 25, 2009 at 18:51

hat jemand einen schönen schaltplan evt.in farbe ....für eine px 125 e VNX2T mit batterie e -starter blinker ????

chicoduro · October 25, 2009 at 21:05

habe jetzt den richtigen schaltplan gefunden !!

werde morgen einfach mal die 2 weissen und das lose gelbe kabel an die hupe anhängen und dann die batterie auch ...und dann schauen wir was passiert

chup4 · October 26, 2009 at 07:14

mein fehler: wenn batterie haste keinen hupengleuichrichter.

die hupe geht dann über batterie, iss egtl recht einfach anzuschließen.

chicoduro · October 26, 2009 at 19:28

hallo

habe heute mal die hupe und die batterie angehängt .... aber leider nix entweder batterie durch oder die kabel stimmen nicht ....

oder auch weil kein strom durch kommt weil der motor und seine kabel nicht dran hängen????

chup4 · October 26, 2009 at 19:58

bau doch vorne mal die hupe ab und schließe beide hupenkontakte mal dierekt an die batterie an.

wenn du nicht weisst, ob die batterie in ordnung ist, ist dashier alles käse, ohne funktionierende batterie keine hupe! 12 volt!

chicoduro · January 5, 2010 at 19:43

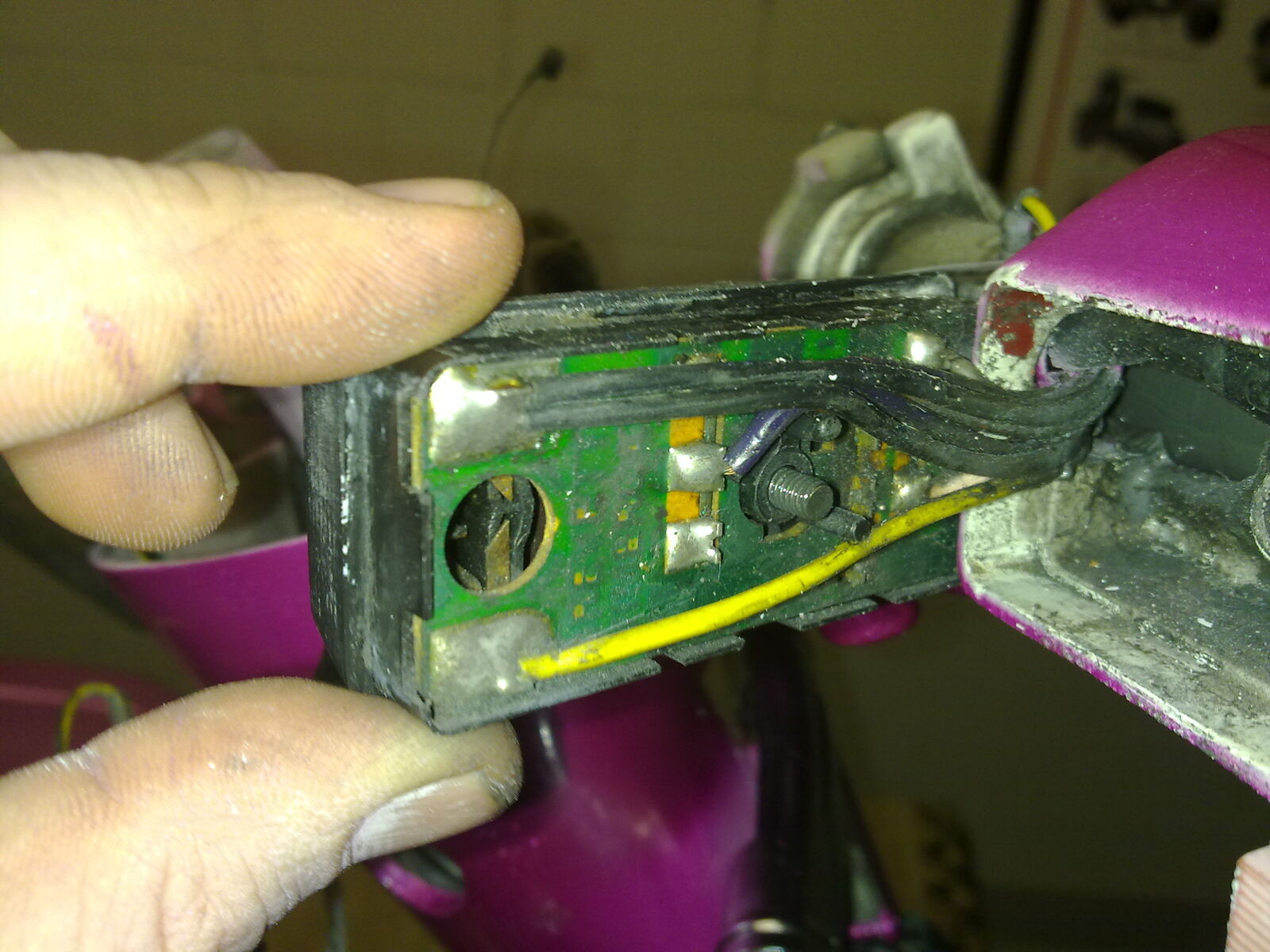

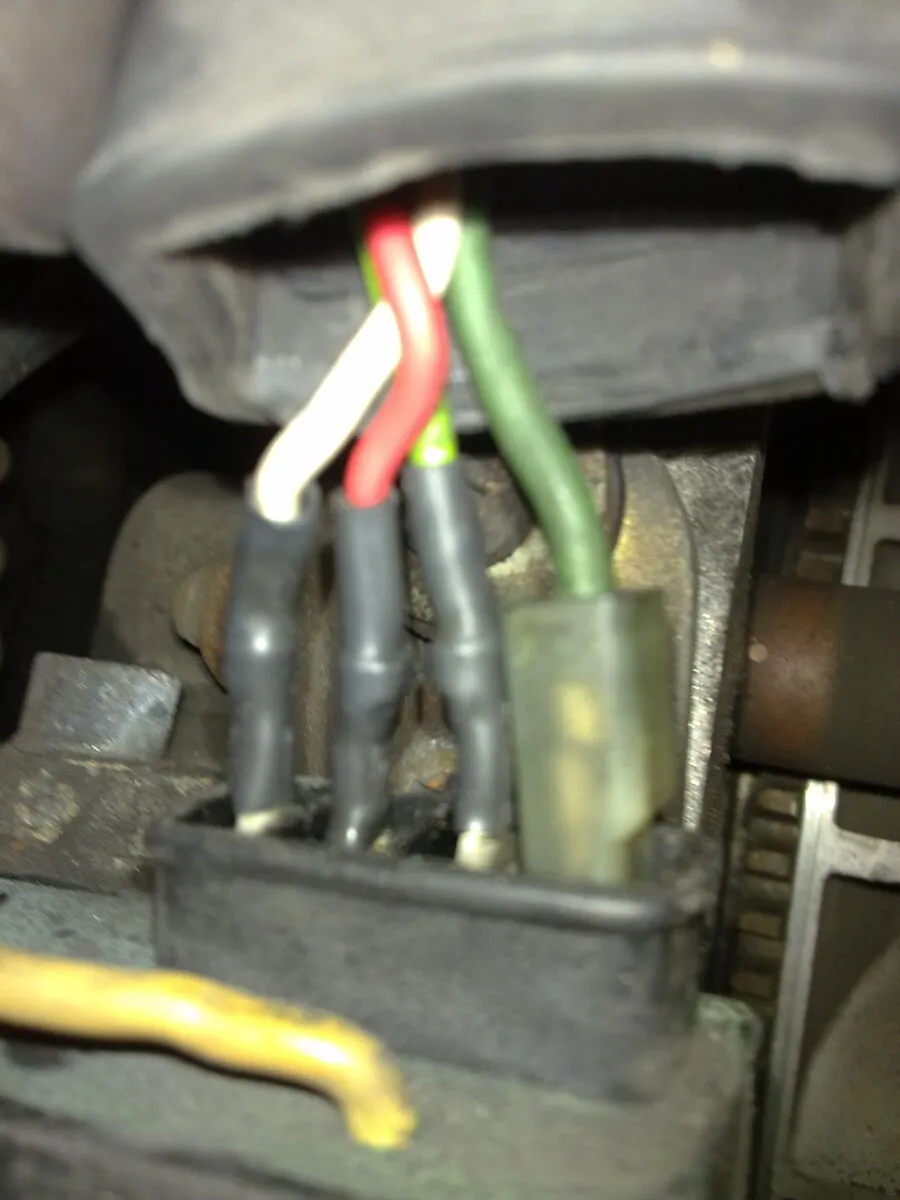

1. bild sieht man da unten links dieses gelbe kabel ....ist das dass hupenkabel ??????

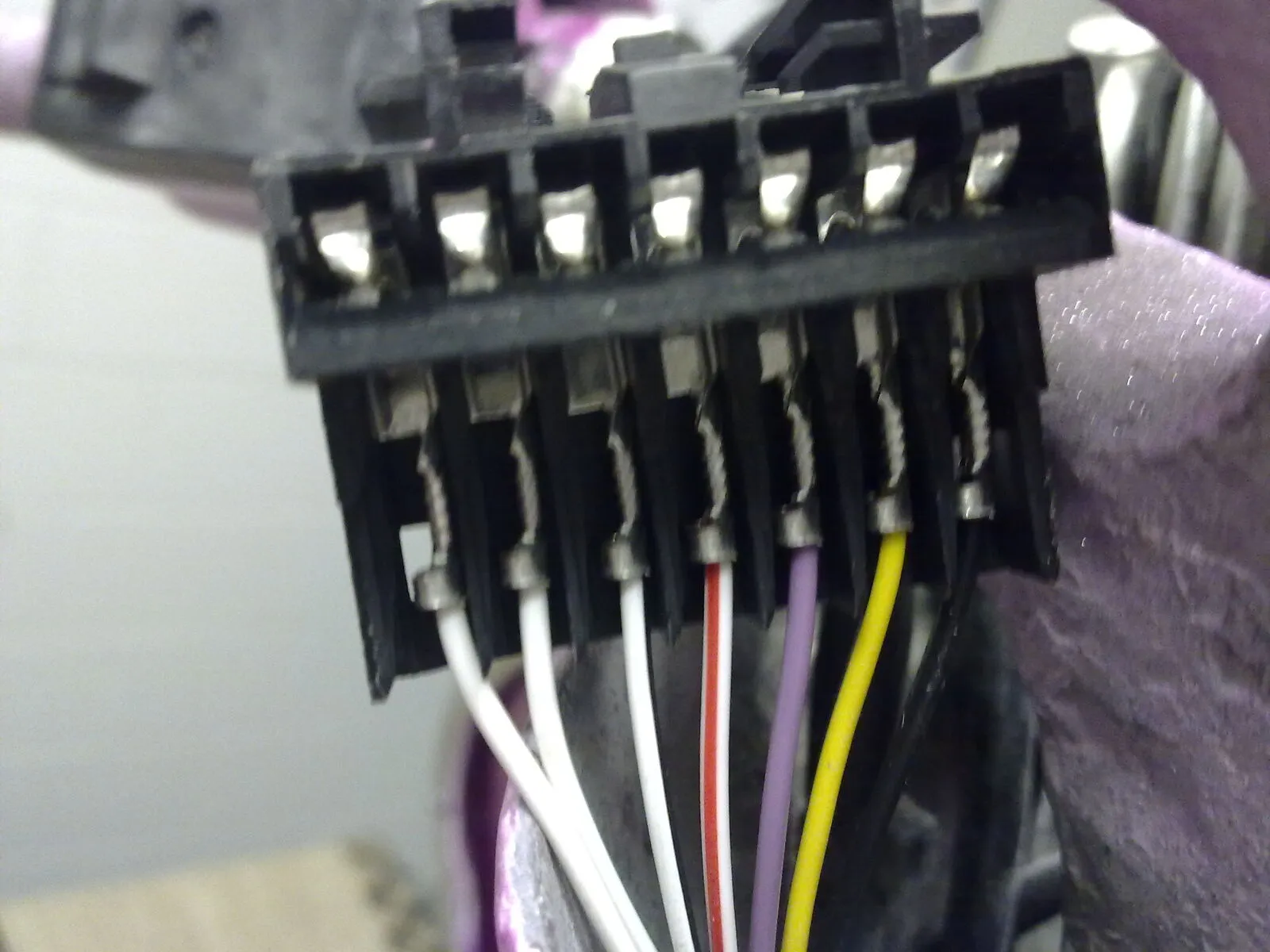

2. bild sieht man den tacho stecker (neu) für was ist das ganz linke weisse kabel ????

gruss
