Vespatronic an eine alte P200E anschliessen

FroggerMaik · December 22, 2016 at 13:10

Hallo zusammen.
Ich hab Probleme die Vespatronic an meine P200E anzuschliessen. Es ist ein neuer Kabelbaum vom Scooter Center (Partnerlink) montiert. Artikelnr. 7673142
Welchen Spannungsregler benutzt ihr? Der mitgelieferte hat ja nur 4 Pins und der orginale laut Schaltplan 5. Wo kommt welche Farbe dran das auch wirklich alles funktioniert.
Gruß Maik

ReBonSe · December 25, 2016 at 11:17

Ich hab meinen Kabelbaum selbst gemacht deswegen kann ich dir anhand dem vom SC nix sagen ABER:
Grundplatte auf Regler:
-rot-weiß geht auf 4
-gelb-weiß auf 3
-auf 2 machst du Karosserie (Masse)
-B+ geht auf Batterie

Grundplatte auf Zündspule:
-rot-schwarz auf 1, und gleichzeitig Kill
-Blau auf 2, und gleichzeitig Masse

Regler Ausgang:
-B+ ist Gleichstrom für Batterieladen, kannst auch für alles außer Schnarre hernehmen
-3 ist Wechselstrom kannst für alles nehmen außer Batterieladen außer Hupe (falls kein Gleichrichter).

ReBonSe · December 25, 2016 at 11:18

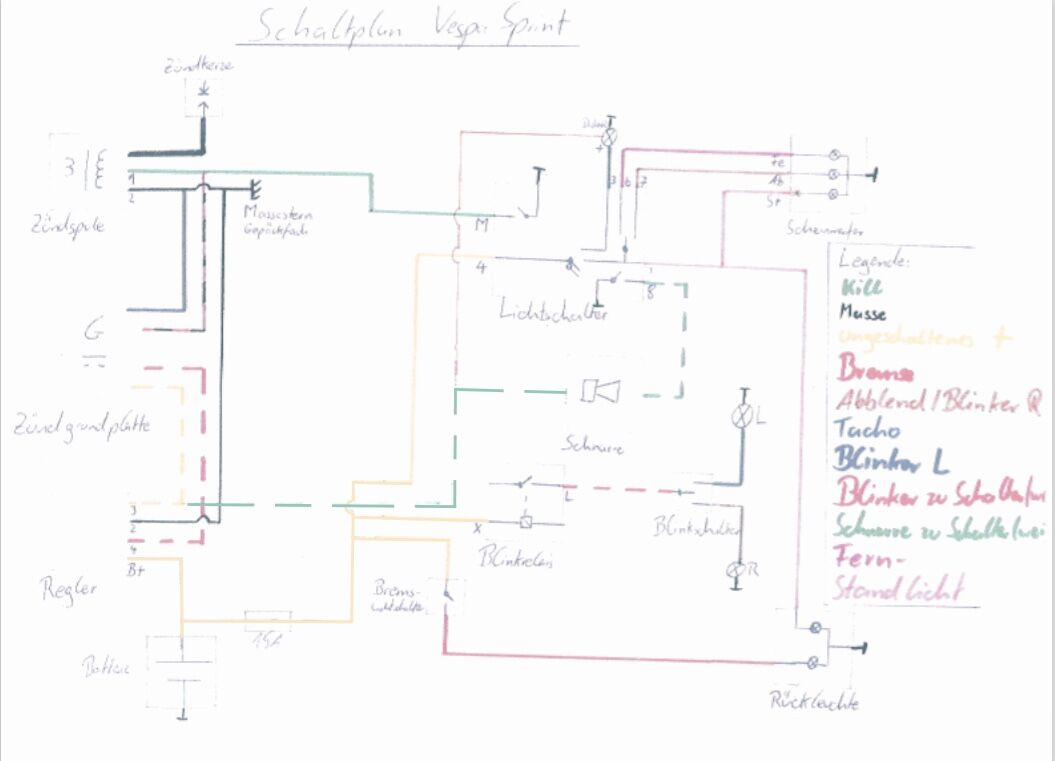

Hier mein Schaltplan

FroggerMaik · December 25, 2016 at 18:58

Hi und Frohe Weihnachten - Danke für die Antwort. Nach den Feiertagen schau ich es mir mal in Ruhe an
