Gleichstrom Umbau Vespa PX 200 Lusso (E)
Inspiriert von dem Gleichstromprojekt der Cosa habe ich meine PX auf Gleichstrom umgebaut. Als Gleichspannungsregler verwendete ich den SKR Spannungsregler von Piaggio sowie ein alternierendes Gleichstrom Blinkrelais HDF03058 Heavy Duty Lighting bezogen von http://www.partdeal.com/ (USA). Auf ein Einschaltrelais habe ich verzichten. Das Zündschloss hat sich als einfacher Schalter für die gesamte Elektrik bewährt. Es kam mir darauf an möglichst auf vorhandene elektronische Komponenten zurückzugreifen, um den Aufwand und Platzbedarf des Umbaus gering zu halten.
Schaltplan:
Nun zum Umbau im Detail:
Das Kernstück dieses Umbaus ist der SKR (Hexagon) Spannungsregler, der an der Stelle des vorhandenen Spannungsreglers montiert wird.
Die Anschlussbelegung des SKR Spannungsregler sieht wie folgt aus:
G: Licht Generator Anschluss B:Batterie Anschluss C: Zündschloss
L: Batterieladekontrollleuchte A: Choke und Vergaserheizung Masse: Masseanschluss
Bemerkung:
Anschluss L Batterieladekontrollleuchte: 12V liegt an, wenn 12V an Anschluss C und (Lade-) Spannung an G-G (wird hier nicht benötigt)
Anschluss A: A wird auf Masse geschaltet, wenn 12V am Anschluss C und Spannung am Generatoranschluss G-G (wird nicht benötigt).
Der Spannungsregler benötigt einen Wechselstromkreis an den Anschlüssen G, der vom Gleichstromkreis völlig getrennt ist. Daher ist es notwendig, die Zündgrundplatte auszubauen und das Spulenende vom Lichtgenerator sowie das schwarze Kabel von der Grundplatte ab zu löten, zu verbinden und das leitende Ende (hier mit Schrumpfschlau) zu isolieren.

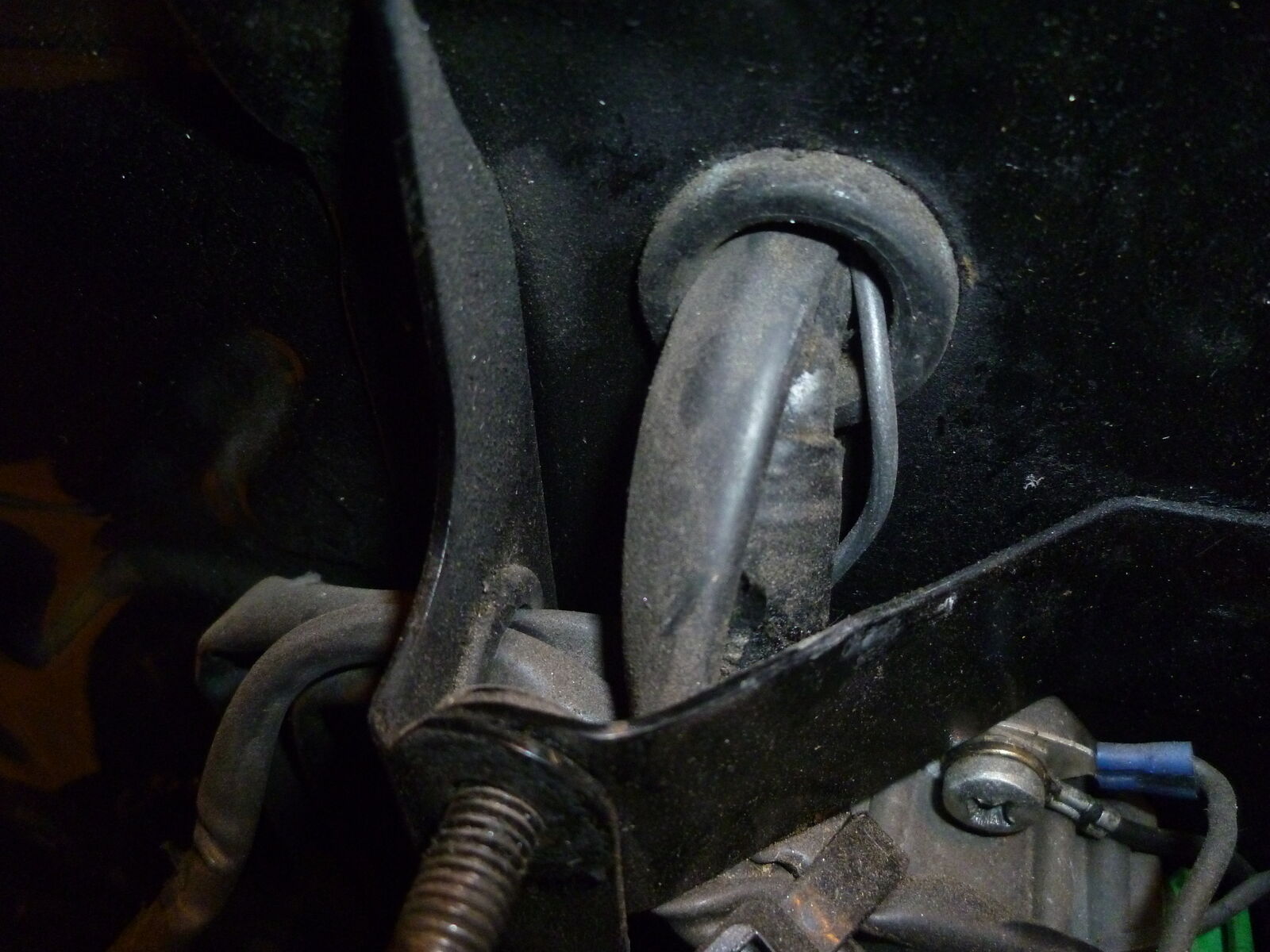

Auf der gegenüberliegenden Seite des Lichtstromsteckers der Grundplatte lösen wir das schwarze Kabel aus dem Stecker und isolieren es mit Hilfe eines Schrumpfschlauches. Anschließend verlegen wir ein neues 1,5mm^2 starkes Kabel von dem Stecker zu einem Anschluss G (egal welcher) am neuen Spannungsregler (Tank ausbauen). Da der G Anschluss einen 9mm Flachsteckhülse benötigt, müssen wir für den blauen Anschluss noch ein Adapterkabel von 6mm auf 9mm Flachsteckhülse bauen.
Nachdem wir nun die Generatorkabel an den Spannungsgleichrichter angeschlossen haben, wollen wir nun noch das rote Batteriekabel anschließen und das Massekabel mit dem Schraubanschluss am Spannungsregler verschrauben. Des Weiteren benötigen wir noch ein Massekabel von der Schraubverbindung des Spannungsreglers zur Batterie.

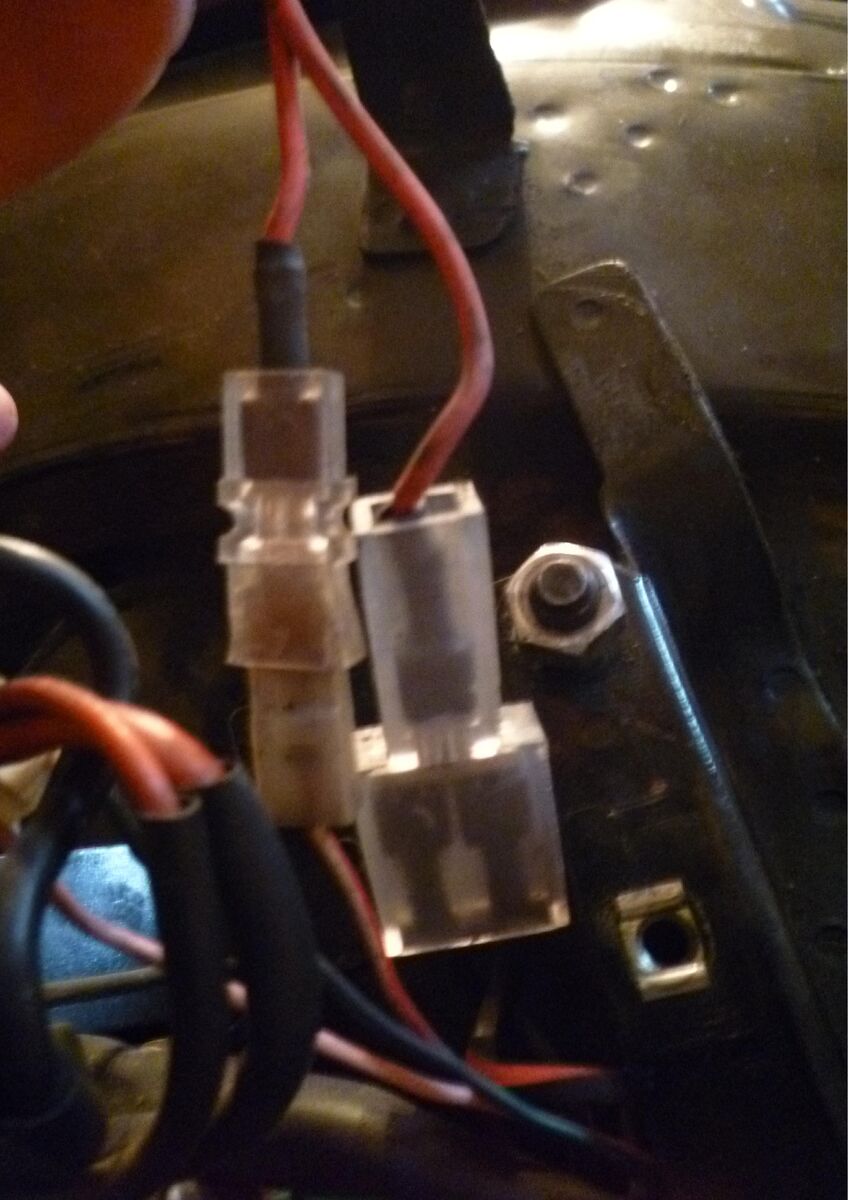

Das rot/weiße Kabel von dem Zündschloss mit unseren +12V, bei Zündung ein, bekommt einen 2 poligen (Elastik-) Steckverbinder mit einem neuen Kabel an den Anschluss C des Spannungsreglers auf der einen Seite und auf der anderen Seite den Kabelanschluss mit dem grauen (Lichtkabel) und grünen Kabel (Blinkrelais).
Vorsichtige Leute (wie ich) bauen zwischen dem rot/weißem Kabel und dem 2pol Steckverbinder noch einen Feinsicherungshalter mit einer 8A Flink Sicherung dazwischen als zusätzlicher Schutz zur vorhandenen trägen 7,5A Sicherung. (Nicht notwendig).
Das Blinkrelais HDF03058 wird am X mit dem grünen/grauen Kabel verbunden, das Massekabel mit der unteren Schraube am Batteriefach geschraubt und die Blinker Kabel weiß und rot/schwarz wahlfrei an die Anschlüsse P und an L gesteckt. Das Blinkrelais passt so genau in den Raum unterhalb des Spannungsreglers.
Ansonsten können nun die Birnen gegen LED Leuchten ausgetauscht werden und vor allem neue Verbraucher an die Batterie angeschlossen werden, da ja jetzt satte Gleichstromleistung bereit steht.
Angemerkt sei, dass die LED Blinker Relais Hersteller strenger betrachten als der „normale Verbraucher“ was eine „LED Birne“ ist. So wird sich beim Einbau von COB LED als Blinkleuchten vorne und hinten die Blinkfrequenz stark verändern. Hier muss man halt probieren. Glühbirnen gehen halt immer als Referenz.
Im Übrigen ist der SKR Spannungsregler paar Millimeter höher als der eigentlich hinter dem Batteriehalter vorhandene Raum, dieses ist jedoch unerheblich.
Hier ein Link zu meiner Webseite mit der .pdf
dazu.
